问题1 ：如何根据负载特性以及用户要求正确的选用西门子软起动器

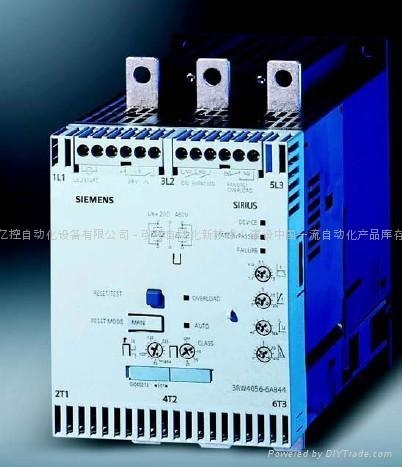

软起动器作为控制三相异步电动机起／停的器件，主要用途是有效降低起动电流，以及控制停车过程。其主要工作原理是通过控制主回路上的可控硅导通角，从而控制起动电压。由于起动电压与起动电流近似成正比关系，因此通过调节起动电压即可降低起动电流。常见的电机起动方式主要有：直接起动、星三角起动、自祸降压起动、变频器起动以及软起动。在为负载选择软起动器时，应先考虑软起动器能否满足负载工作情况。例如需要进行电机转速控制的工况不能选择软起动器，因为软起动器没有调速的功能。对于特殊负载，尤其是起动转矩大／加速转矩大／起动时间长的重载情况，也应充分考虑软起动器能否适合负载特性。确定选择软起动器时，首先应确定负载类型。对于起动转矩小／起动时间少于 20 秒的常规负载（如一般风机／泵类），可选择西门子标准型软起动器 3RW30 / 40 系列。对于起动转矩大／起动时间长的重载情况（如破碎机／提升机／罗茨式风机等），建议考虑西门子高性能型软起动器 3RW44 系列。接下来应根据电机额定电流／电压选择软起动器，电机功率只作为参考参数，特别是客户使用国产电机时，请务必核对额定电流以确保足够的余量。此外，还应提供控制电压，电网频率，现场环境温度，通风散热情况，海拔高度，每小时起动次数等参数。对于高温／高海拔／高起动频率的应用环境，应考虑放大选型。若客户需要特殊功能，如保护功能／显示功能／通讯功能时，应查阅西门子不同系列软起动器的特性区别。具体选型数据请参阅西门子 3RW 系列软起动器选型样本，特殊应用情况可使用西门子公司提供的 win – soft starter 软件进行选型并仿真或联系我司技术支持

2.　3RW 系列软起动器旁路运行是怎么回事？旁路接触器应如何选择？

3RW 系列软起动器起动完成后，主要会有两种运行方式：持续运行和旁路运行。此时晶闸管处于全导通情况，系统进入恒速运行状态。在此，我们建议用户 采用旁路方式运行，即当起动结束达到全电压后，将主回路切换至与晶闸管并联的旁路接触器上。这样会有两个好处： 1 、减少晶闸管的运行时间，提高晶闸管使用寿命，从而降低维护成本。 2 、降低晶闸管导通时的热损耗，有利于设备散热并可有效降低设备功耗。对于 3Rw30 / 31 , 3Rw40 和 3Rw44 系列软起动器，设备己经内置有旁路接触器，因此客户无需单独选择外置旁路接触器，从而降低了采购成本并简化了设计。

3.         3Rw44 控制线的 长度是多少？

允许控制线的 长度为 1 0 00 米 ．可用内部 2 4VDC 或外部 24VDC . 考虑到电磁兼容性，一定注意要远离动力电缆。

4.         要取消 3RW44 软起动器的内部电机过载保护设置，如何设定？

 在菜单项”电机保护／脱扣等级”： “无”可关闭电机过载保护功能”电机保护／温度传感器”：设置为“禁用”可关闭电机过温保护功能注意：请充分考虑此设置可能导致软起动器和电机损坏

5.         3RW44 电机额定电流与 CLASS 等级的设置 ：

 3RW44 软起动器，当电机额定电流设置与 cLAss 等级不符时，软起动器会出现故障报警。由于 3RW44 有 3 套参数设置， 3 套参数可以设置不同的额定电流。但 CLASS 等级在“电机保护”选项中设置，且只能设置一个参数。所以 3 套参数设置的额定电流都需要与 cLAss 等级相符合。否则会出现报警。举例： 3RW4427 , CLASS10 时 允许额定电流为 93A ; CLASS30 时 允许额定电流为 77A 。如果将参数组 1 的额定电流设定为 93A ，并使用指令“将电机参数复制到 PSZ + 3 中” , CLASS 设置为 10 ，可以正常工作。然后将参数组 1 的电流改为 77A ，不复制给参数 2 和参数 3 （仍为 93A ) ，脱扣等级设定为 CLASS30 ，将会出现报警。 IA & DT Service & Support p 日 ges 一 1 了

6.         3Rw44 软起动器的 95 , 96 , 98 为综合故障，什么原因会引起它动作？

 95 , 96 , 98 为带公共点的常开常闭综合故障触点， 95 为公共点， 95 / 96 为常闭触点， 95 / 98 为常开触点。当出现故障时，会引起触点动作．具体哪些故障会引起综合故障动作，可查看 3Rw44 手册“诊断与状态信息”。请注意此触点只有在故障情况下才动作，警告不会动作。

7.         3RW44 有紧急起动的功能，但为什么紧急起动按钮合上后，软起动器并没有起动？

紧急起动是指电机出现相不平横；热模型过载；温度传感器开路；温度传感器短路；温度传感器过载；超过 起动时间；超过或低于电流限制：接地错误；不可能的工 e / ClaSS 等级的设定时，不需要做复位，采用紧急起动的功能就能立即重新起动．除了以上故障，其它故障不能实现紧急起动。但紧急起动命令必须和电机正转命令同时激活，软起动器才能实现紧急起动．单独的紧急起动命令信号不能导致软起动器的起动．

8.         3RW44 软起动器 可设置 3 组参数，如何用手动控制通过不同参数组进行起动？

将某一开关量输入设置为”电机右转 PSI " ，并通过此输入给软起动器起动信号，则 组参数起作用，即软起动器按照参数组 1 的设置进行起动。如设置为”电机右转 PsZ " ，则第二组参数起作用。如设置为”电机右转 PS3 " ，则第三组参数起作用。

9.         如何选择 3RW44 系列软起动器的散热风扇？

 ( 1 ) 3RW442 , 3RW443 , 3RW444 及 3RW445 系列风扇为标准配置，不需额外订购。也可以作为备件单独购买。 ( 2 ) 3RW446 系列软起动器，风扇为标准配置，不需额外订购。 3RW446 系列软器除具有其他 3RW44 系列软器有的下部风扇外，还额外配置了一个前部风扇。风扇可以作为备件购买。注意：加装散热风扇可以有效的提高软起动器的操作频率，建议现场温度较高或操作较频繁的用户加装风扇

10.      3RW 系列软起动器是否具有通讯功能？通讯功能如何实现？

对于 3RW 系列软起动器（目前型号 3RW30 / 31 、 3RW40 、 3RW44 ，己停产的型号 3RW34 、 3RWZ 2 ）中，自身具有通讯功能的为高性能型的 3Rw44 和 3RW22 。高性能 3RW44 软起动器的面板上标准配置有本地设备 RS232 接口，即可借助计算机和 PC 电缆及相关软件实现操作、监控与参数设定的功能，也可选购外部操作显示模块通过连接电缆与该接口连接实现操作、监控的功能。外部操作显示模块的订货号为： 3RW4900 -0AC 00

连接电缆的订货号为： 3UF7932-0AA00  0 （长度： 0 . sm 扁平电缆）

 3UF7932-0BA00-0 （长度： 0 . sm 圆电缆） 3UF7937 -0BA00 （长度： 1 . om 圆电缆） 3UF7933-0BA00-0 （长度： 2 . sm 圆电缆） PC 电缆（ RS232 ）的订货号为： 3UF7940-0AA00-0 此外 3RW44 软起动器通过附加 ProfibuS 通讯模块，可以实现 ProfibuS-DP 通讯功能。使用专业版软件 Soft Starter ES 可通过 Profibus 一 DP 协议实现操作、监控与参数设定的功能。

ProfibuS 通讯模块的订货号为： 3RW4900- 0KC00

 对于 3RW30 / 31 、 3RW34 及 3RW40 系列软起动器，可与西门子公司的 Simocode-DP 3UFS 或 Simo code Pro 3UF7 智能马达控制保护模块配合使用，从而实现 Profibus-DP 及 RS232 串口通讯。

11.      3RW44 软起动器参数化软件 Soft Starter ES 2007 的三个版本有什么区别？

的参数化软件 Soft Starter ES 2007 版共有三个版本： ( 1 ) Soft Starter ES 2007 Basic ：可通过软起动器的 RS232 系统接口进行参数化和调试 ( 2 ) soft starter Es 2007 standard ：可通过软起动器的 Rs232 系统接口进行参数化、调试及诊断 ( 3 ) Soft Starter ES 2007 Premium ：可通过软起动器的 RS232 系统接口及外接 ProfiBus-DP 接口进行参数化、调试及诊断，并包含 Step7 的目标管理器 soft starter Es 2007 + SP0 支持的操作系统有： MS Windows 2000 SP3 / SP4 Windows XP Professional SPZ Windows Vista Business 32-bit

Windows Vista

13.  3RW44 无法转到中文菜单？

如果 3RW44 己通过 Profibus 通讯模块连接至 PLC ，且 CPU 在运行中，必须先将 Profiblls 电缆从 3RW44 拔下，然后设置“设置一显示设置一语言一中文”，再设置“设置一现场总线禁止 CPU ／主站写参数一启用”， 保存设置，“设置一保存选项一保存设置”，即可解决。注意：请充分考虑此操作可能会导致的设备停车。

14.   3RW44 软起动器参数设置保存后，为何通过 Profibus 总线被修改？

 3RW44 软起动器参数通过 ProfibuS 总线被修改是由于“ Parameter disable ”参数未设． …如想禁止此功能，请按以下步骤操作：菜单设定 Menu settings ( 3 ) 总线 Field bus ( 10 ) 一总线接口 Field bus interface ON ( 1 ) 将“ CPU ／主站参数禁止” Parameters disabled CPU / Master ( 7 ）设定为 ON 并通过菜单保存一保存功能 Saving options ( 11 ) 保存设置 Save Settings ( 1 ) 软起动器重新起动后，新的参数设定即可生效。

15.   3RW44 可设置 3 组参数，如何通过 Profibus-DP 通讯来激活不同的参数组？

 AS : 3Rw44 对应于 P LC 的输出映象区的第 2 个字节的第 2 位和第 3 位为参数组激活控制位．当第 2 , 3 位的值为 2 # 00 时，激活参数组 1 ；当第 2 , 3 位的值为 2 # 01 时，激活参数组 2 ；当第 2 , 3 位的值为 2 # 10 时，激活参数组 3 .

16.   3RW44 软起动器常用故障诊断的方法？

 ( 1 ）软起动器显示屏会显示故障信息 ( 2 ) Soft starter ES 软件诊断菜单 ( 3 ）读数据记录 92 ，数据记录 92 为诊断信息 ( 4 ）调用功能块 SFC13 ，读出软起动器的故障信息，但前提是在 Soft Starter ES 软件中 Field Bus下的 Group diagnostic 必须选择 Enable
